کنترل کننده هشدار گاز 1-4 کانال YT-1100H
YT-1100H یک کنترل کننده هشدار گاز فشرده و دیواری است که برای کاربردهای ایمنی صنعتی طراحی شده است. این کنترلر همه کاره از 1-4 کانال با قابلیت ورودی 4-20 میلی آمپر پشتیبانی می کند و دارای سیستم های هشدار صدا و نور جامع با خروجی 1-5 رله است.
اندازه کوچک، دیواریکنترل کننده دزدگیر گازبرای 1 تا 4 کانال آشکارسازهای 4-20 میلی آمپر. ویژگی هانظارت، کنترل و هشدار یکپارچه، ساخته شده استزنگ صدا/نور،1-5 خروجی رله(تا AC250V 10A)، وحفاظت از سیم کشی معکوس. از نقطه تنظیم هشدار بالا/پایین سفارشی، تطبیق محدوده و سوئیچینگ نوع گاز (اکسیژن/غیر اکسیژن) پشتیبانی می کند. قدرت آشکارسازها باDC 24 ولت در هر کانال. ایده آل برای سیستم های تشخیص گاز کوچک تا متوسط در کارخانه های شیمیایی، تونل ها، پارکینگ ها و اتاق های دیگ بخار.
بررسی اجمالی محصول
راYT-1100Hیک کنترل کننده هشدار گاز دیواری است که برای سیستم های تشخیص گاز کوچک تا متوسط طراحی شده است. می پذیرد1 تا 4 کانالاز4-20 میلی آمپرسیگنال های آنالوگ از آشکارسازهای گاز ثابت (به عنوان مثال، سری YT 95H، SG100). کنترلر یکپارچه می شودنظارت در زمان واقعی،کنترل خروجی، وتوابع زنگ هشداردر یک واحد جمع و جور - تقریباً به اندازه یک تلفن - که باعث انعطاف پذیری و نصب آسان آن می شود.
کنترلر دارای یک داخلی استزنگ صدا و نورزمانی که غلظت گاز از آستانه هشدار بالا یا پایین تنظیم شده توسط کاربر فراتر رود فعال می شود. همچنین می تواند رانندگی کنددستگاه های خارجی(شیرهای برقی، فن های اگزوز، موتورها، پمپ های آب، بارق، سیستم های اسپرینکلر و غیره) از طریق آنخروجی های رله- حداکثر 5 رله (اختیاری) که هر کدام قابلیت سوئیچینگ دارندAC250V 10A.
مزایای کلیدی کاربر:
- حفاظت از سیم کشی معکوسدر پورت های ورودی از آسیب در حین نصب جلوگیری می کند.
- مقادیر هشدار قابل تنظیم(بالا، کم، برد) برای مطابقت با هر آشکارساز.
- سوئیچینگ نوع گاز(اکسیژن/غیر اکسیژن) – برای هشدار کمبود O2 در مقابل هشدارهای سمی/اشتعال زا مهم است.
- صفحه نمایش را پاک کنید– 1 رقم برای شماره کانال، 4 رقم برای غلظت (0.001–9999)، با واحد (ppm، %VOL، %LEL).
کنترل کننده نیز فراهم می کندخروجی برق 24 ولت DC(0.25 آمپر در هر کانال) برای تغذیه آشکارسازهای متصل، سیم کشی را ساده می کند. فاصله بازرسی داده ها است200 میلیثانیهبرای پاسخ سریع

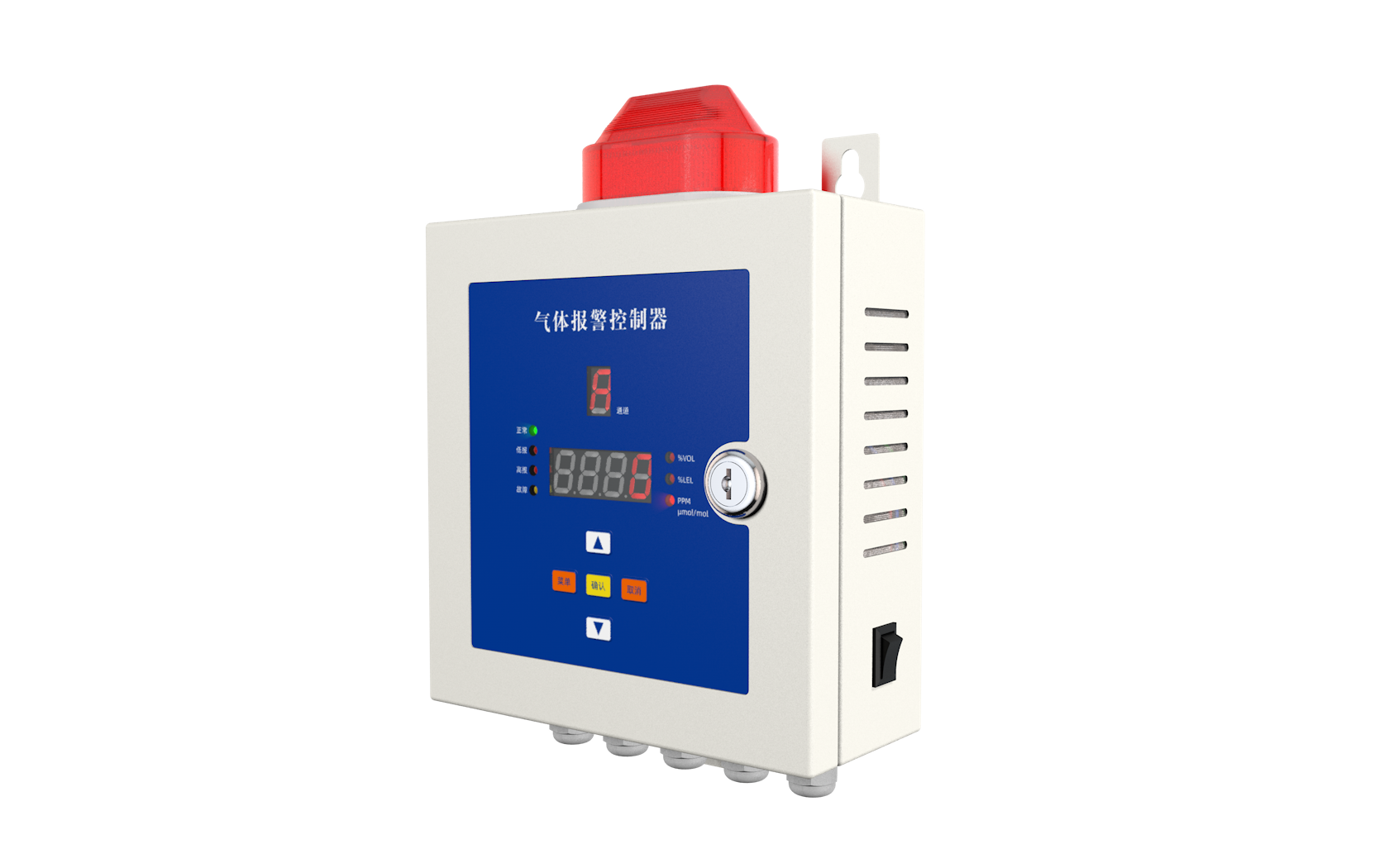

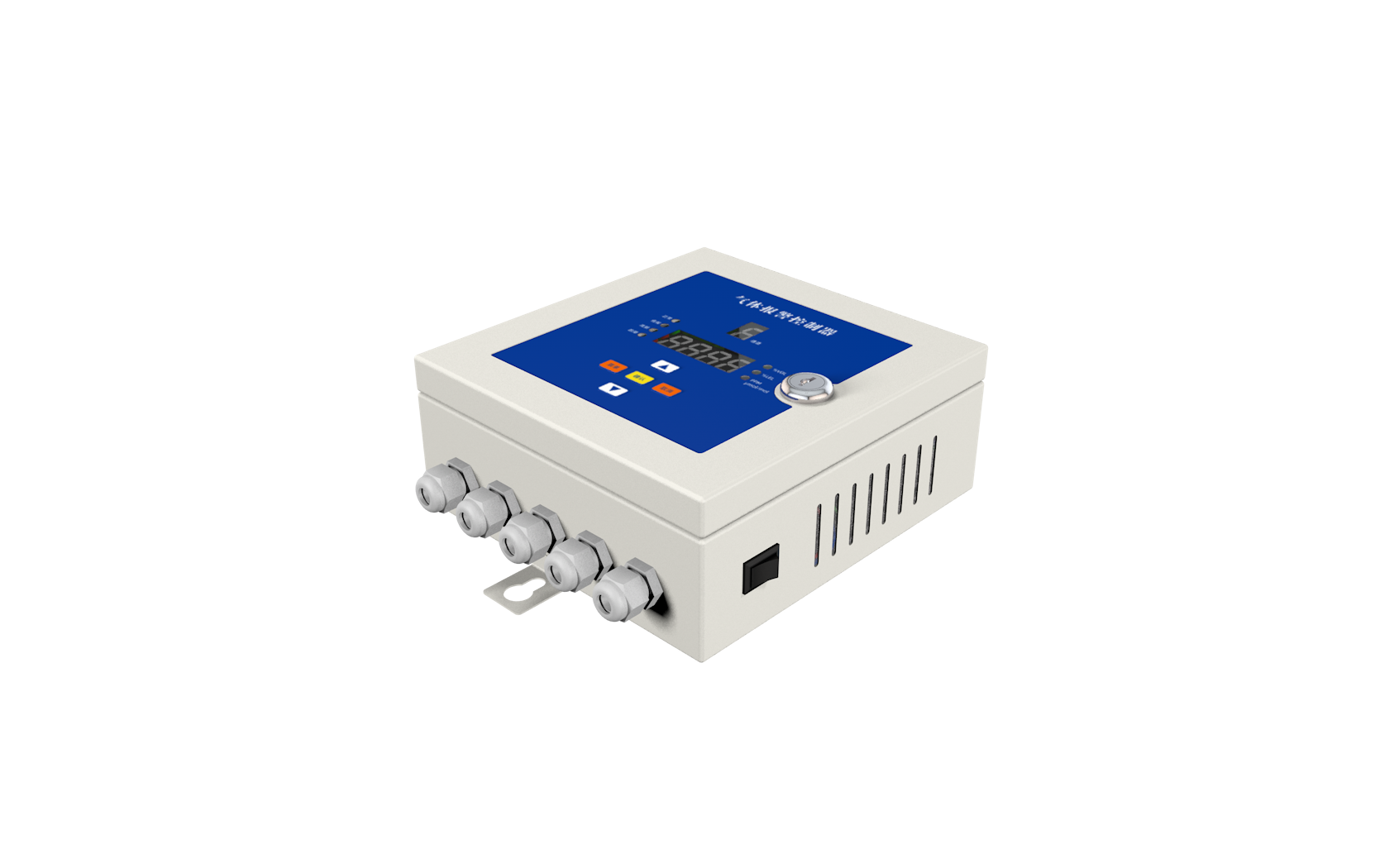

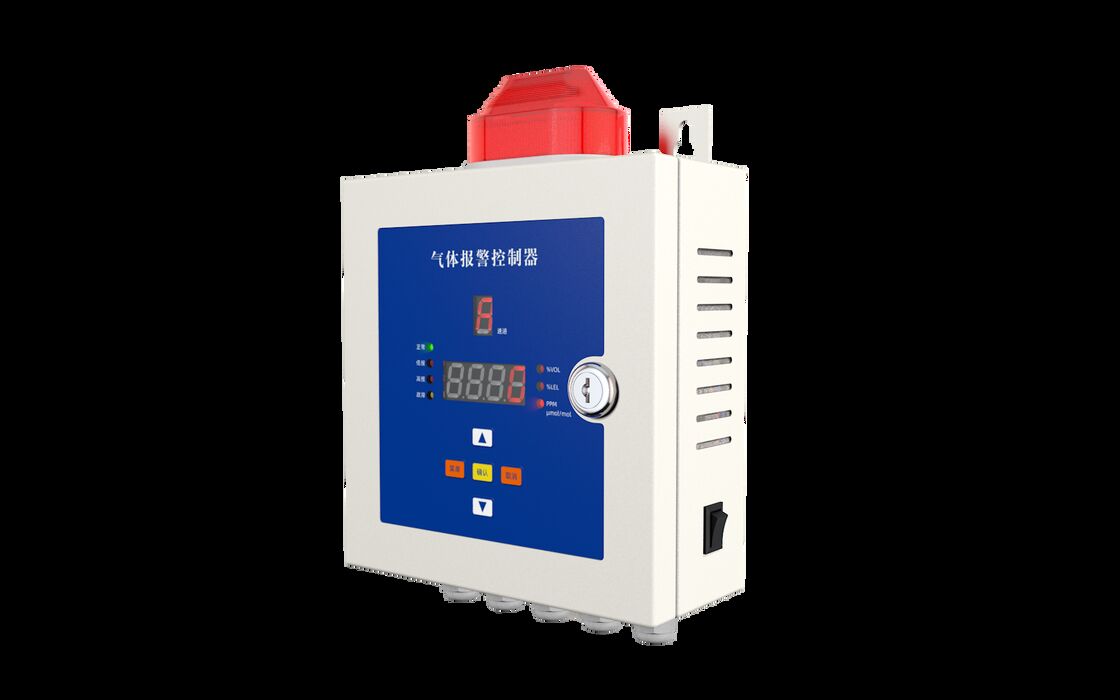

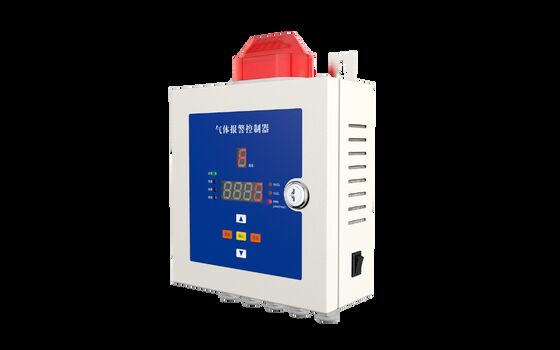

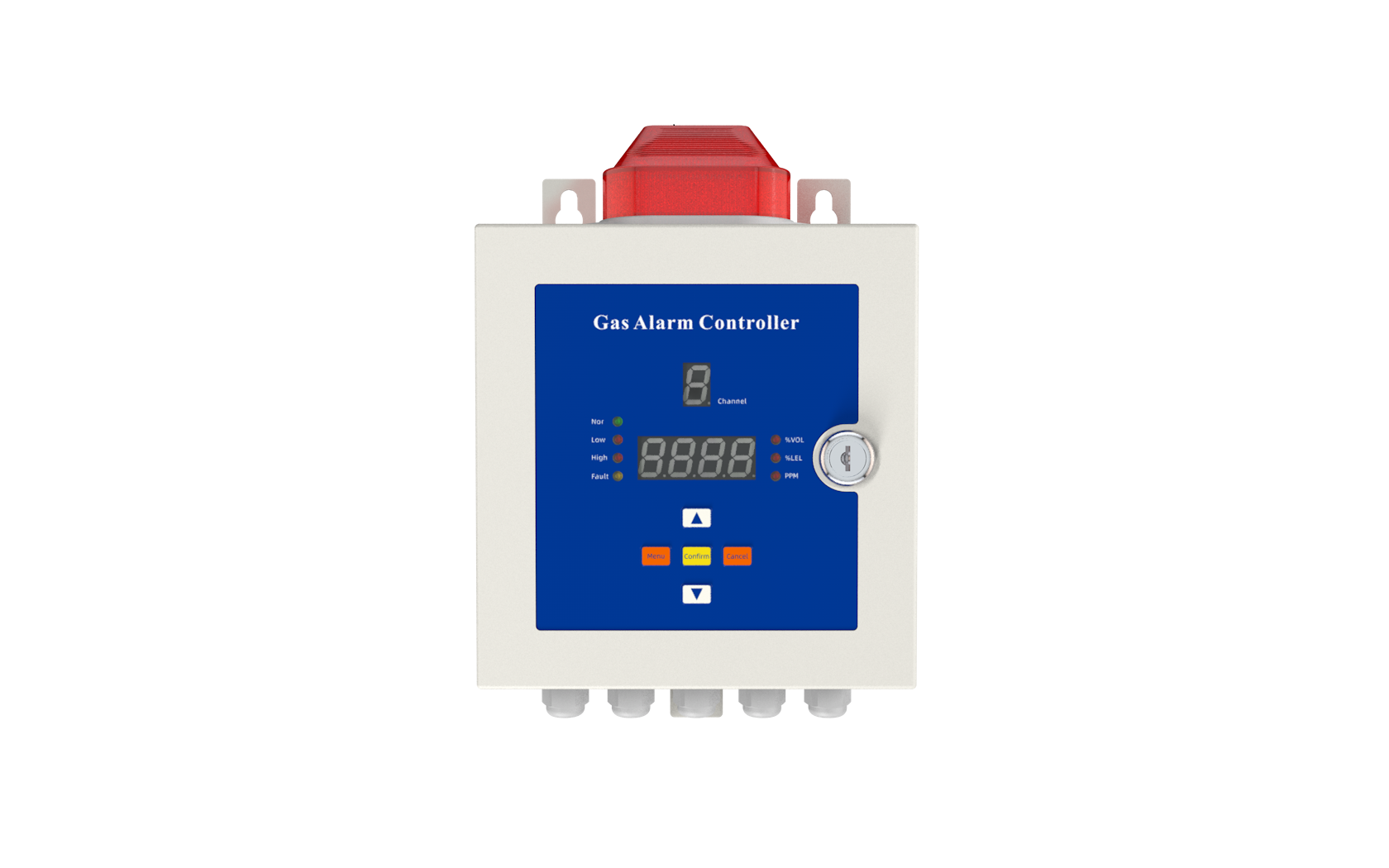

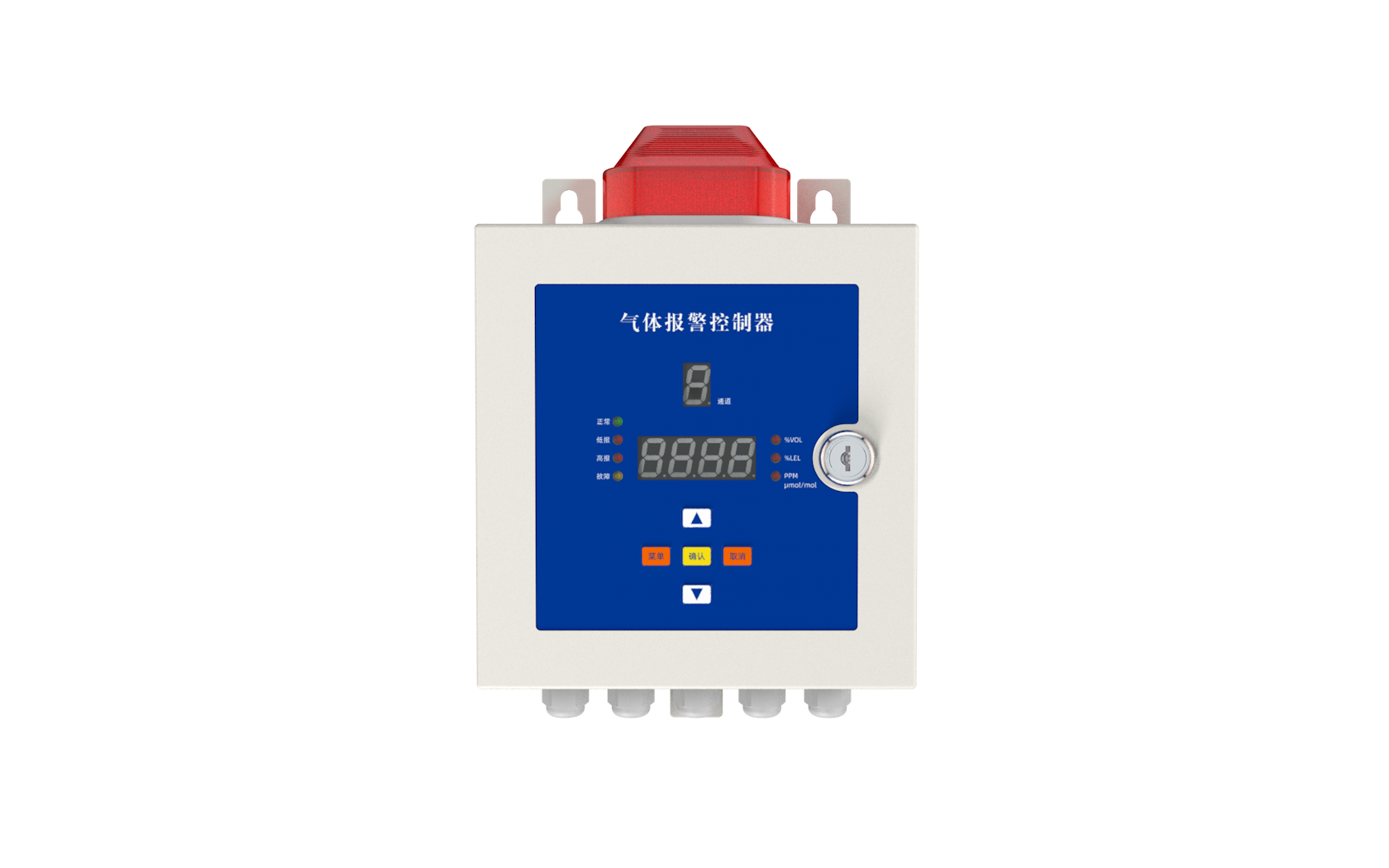

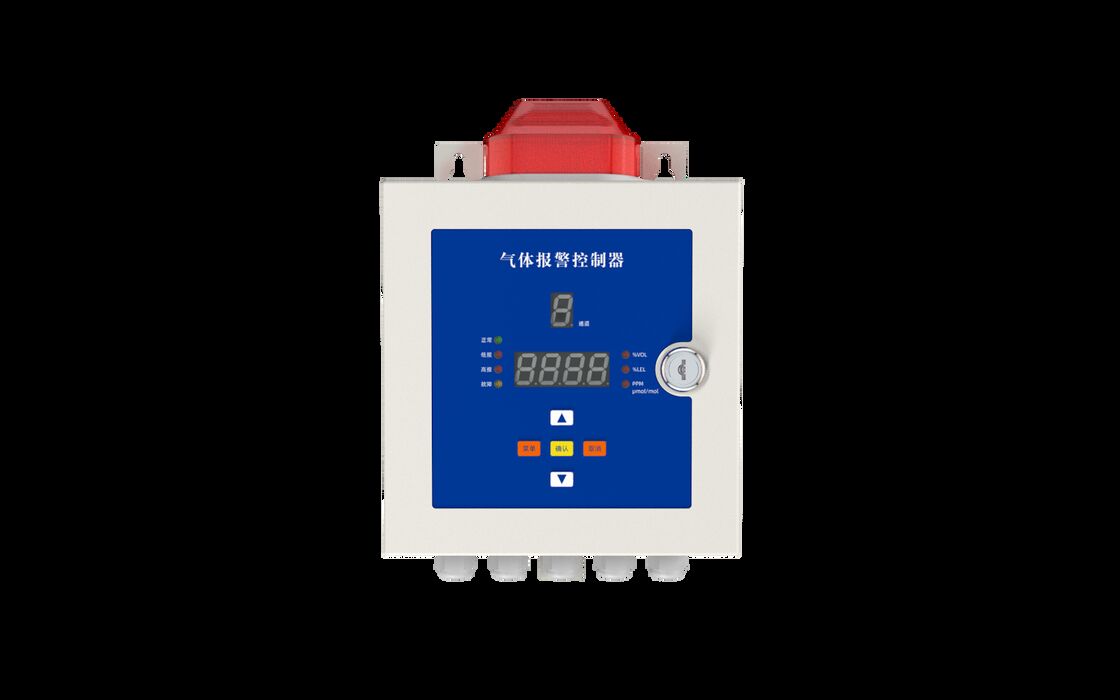

تصاویر محصول
ویژگی های اصلی
- 1 4 کانال 4 ورودی 20 میلی آمپر- انعطاف پذیر برای شبکه های کوچک تشخیص گاز.
- زنگ صدا/نور یکپارچه- داخلی، بدون نیاز به زنگ خارجی.
- 1 تا 5 خروجی رله(اختیاری) - فن ها، شیرها، پمپ ها، بارق ها و غیره را کنترل کنید (AC250V 10A max).
- حفاظت از سیم کشی معکوس– از آسیب دیدن اتصالات ورودی جلوگیری می کند.
- تنظیمات زنگ قابل تنظیم– آلارم بالا، زنگ کم، برد – قابل تنظیم در هر کانال.
- سوئیچینگ نوع گاز– اکسیژن (هشدار کم برای کمبود) در مقابل غیر اکسیژن (هشدار بالا برای سمیت/اشتعال پذیری).
- صفحه نمایش را پاک کنید– شناسه کانال 1 رقمی + غلظت 4 رقمی (0.001–9999) + نمایش واحد.
- اسکن سریع داده ها– فاصله بازرسی 200 میلیثانیه
- منبع تغذیه ساخته شده است– DC 24V (0.25A/کانال) را برای آشکارسازها فراهم می کند.
- جمع و جور و قابل نصب روی دیوار– اندازه کوچک (73.7×192.5×83.7 میلی متر)، نصب آسان.
مشخصات فنی کلیدی
| پارامتر |
ارزش |
| روش نصب |
دیواری |
| ابعاد |
73.7 × 192.5 × 83.7 میلی متر |
| کانال های ورودی |
4-20 میلی آمپر؛ اختیاری 1ch، 2ch، یا 4ch |
| رله ها |
1، 2، یا 5 (اختیاری) - امتیاز تماس AC250V 10A |
| نمایش کانال |
1 رقمی |
| نمایشگر غلظت |
4 رقمی، محدوده 0.001-9999 (بسته به سنسور) |
| نمایش واحد |
ppm، %VOL، %LEL |
| فاصله بازرسی |
200 میلیثانیه |
| ورودی برق |
AC 100–220 ولت، 50/60 هرتز |
| توان خروجی |
DC 24V، 0.25A در هر کانال |
| دمای عملیاتی |
-10 تا +50 درجه سانتی گراد |
| رطوبت عملیاتی |
≤95% RH (غیر متراکم) |
| وزن |
≤1.7 کیلوگرم |
برنامه های کاربردی معمولی
- سیستم های تشخیص گاز کوچک- 1 تا 4 آشکارساز در یک منطقه محلی.
- کارخانه های شیمیایی- نظارت بر نقاط گاز سمی / قابل اشتعال.
- تصفیه فاضلاب- نظارت بر H2S، CH4، O2 در ایستگاه های بالابر.
- پارکینگ گاراژ- کنترل تهویه CO و NO2.
- تونل ها- نظارت بر CO، دید و گاز قابل اشتعال.
- دیگ بخار- آلارم CO و گازهای قابل احتراق
- انبار سرد- نظارت بر آمونیاک (NH3) یا CO2.
- آزمایشگاه ها– تشخیص گاز هود
سوالات متداول
1. YT-1100H چند آشکارساز می تواند پشتیبانی کند؟
تا4 آشکارسازبا 4 خروجی 20 میلی آمپر (1 کانال، 2 کانال یا نسخه های 4 کانال موجود است).
2. آیا کنترلر دارای آلارم داخلی است؟
بله داخلی دارهزنگ صدا و نور(آژیر + LED چشمک زن). هیچ زنگ خارجی برای هشدار محلی لازم نیست.
3. خروجی های رله برای چه مواردی استفاده می شوند؟
رله ها می توانند کنترل کنندفن های اگزوز، شیرهای برقی، پمپ های آب، چراغ های بارق، آبپاش ها، یا دستگاه های دیگر تا AC250V 10A.
4. آیا می توانم آستانه های هشدار متفاوتی را برای هر کانال تنظیم کنم؟
بله –آلارم کم، آلارم بالا و محدوده اندازه گیریبه طور مستقل برای هر کانال قابل تنظیم هستند.
5. چگونه می توانم آشکارسازهای گاز متصل را تغذیه کنم؟
کنترل کننده فراهم می کندخروجی 24 ولت DC(0.25A در هر کانال) برای تغذیه مستقیم آشکارسازها.
6. "سوئیچینگ نوع گاز (اکسیژن/غیر اکسیژن)" به چه معناست؟
برای آشکارسازهای اکسیژن، منطق آلارم معکوس می شود (هشدار کم برای کمبود). برای گازهای سمی/قابل اشتعال (غیر اکسیژن)، آلارم ها با غلظت بالا فعال می شوند. سوئیچ رفتار صحیح هشدار را تضمین می کند.
7. آیا حفاظت از قطبیت معکوس وجود دارد؟
بله - حفاظت معکوس پورت سیم کشی در صورت تعویض تصادفی سیم از آسیب جلوگیری می کند.
8. فاصله بازرسی چقدر است؟
200 میلیثانیه- کنترلر هر 200 میلی ثانیه هر کانال را برای پاسخ سریع می خواند.
9. آیا می توانم از کنترلر با 2 آشکارساز سیم استفاده کنم؟
بله، تا زمانی که آشکارساز یک سیگنال 20 میلی آمپری 4 خروجی دهد. خروجی برق 24 ولت DC این کنترلر همچنین می تواند 2 آشکارساز با حلقه سیم را تغذیه کند.
10. گارانتی چیست؟
به طور معمول1 سالبرای کنترل کننده (تأیید با تامین کننده).
معرفی شرکت
Shenzhen YuanTe Technology Co., Ltd. (با نام تجاری: Safegas) در سال 2010 تاسیس شد و در تحقیق و توسعه، ساخت و فروش تجهیزات تشخیص گاز و سیستم های یکپارچه تخصص دارد. این شرکت با بیش از 16 سال تخصص در صنعت، به بخش هایی از جمله نفت و گاز، مواد شیمیایی، حفاظت از محیط زیست، الکترونیک، مهندسی شهری، کشاورزی و لوازم خانگی خدمات می دهد. تمامی محصولات تحت سیستم های مدیریت ISO9001 و ISO45001 و دارای گواهینامه های بین المللی مانند IECEx، ATEX و EMC تولید می شوند. فناوری YuanTe با ظرفیت تولید سالانه بیش از 80000 واحد، راه حل های تشخیص گاز را به مشتریان در سراسر جهان عرضه می کند.
مزایای شرکت
- تاسیس از سال 2010- بیش از 16 سال تجربه در تحقیق و توسعه و ساخت تشخیص گاز.
- طیف کامل محصول- آشکارسازهای قابل حمل، فرستنده های ثابت، آنالایزرها، تابلوهای کنترل، ایستگاه های اتصال، لوازم جانبی.
- گواهینامه های بین المللی– دارای گواهینامه IECEx، ATEX، EMC برای مناطق خطرناک.
- پوشش گسترده گاز و صنعت- صدها گاز؛ خدمات نفت و گاز، مواد شیمیایی، معدن، محیط زیست، غذا، دارو، و غیره.
- تحقیق و توسعه و کیفیت قوی– دارای گواهینامه ISO9001 و ISO45001؛ تیم تحقیق و توسعه حرفه ای و شبکه خدمات جهانی.
- ظرفیت تولید بالا- بیش از 80000 واحد در سال با تحویل سریع (معمولاً 5 تا 7 روز کاری).
- پشتیبانی جهانی مشتری- خدمات پس از فروش 24 ساعته و راه حل های متناسب با صنایع مختلف.
بسته استاندارد (برای YT-1100H، نمونه نسخه 4 کاناله)
| مورد |
مقدار |
| کنترل کننده زنگ گاز YT-1100H (4 کانال، با زنگ صوتی/نور داخلی) |
1 واحد |
| پیچ و دوشاخه دیواری |
1 مجموعه |
| راهنمای کاربر (انگلیسی) |
1 کپی |
| گواهی انطباق |
1 کپی |
| کارت گارانتی |
1 عدد |
پیکربندی رله (1، 2 یا 5 رله) به گزینه سفارش داده شده بستگی دارد - لطفاً هنگام سفارش آن را مشخص کنید.
