SG100-R آشکارساز ثابت CH4 با محدوده گسترده
سیستم پیشرفته ردیابی از راه دور گاز ثابت که برای نظارت بر متان (CH4) طراحی شده و قابلیت فاصله طولانی بین فرستنده و سنسور را دارد.
SG100-R یک سیستم تشخیص گاز ثابت است که سنسور را از فرستنده تا 1000 متر با استفاده از ارتباطات RS485 جدا می کند.این طراحی نصب از راه دور ایده آل است زمانی که نقطه اندازه گیری در داخل یک کانال است، خط لوله، فضای محدود، و یا جایی که گازها سنگین تر از هوا هستند - سنسور به جایی می رود که خطر وجود دارد، در حالی که فرستنده در یک مکان مناسب و امن برای نمایش و پیکربندی قرار می گیرد.
به عنوان مثال متان (CH4) ، این سیستم از یک سنسور احتراق کاتالیستی برای اندازه گیری از 0 تا 100٪ LEL با وضوح 1٪ LEL استفاده می کند. خروجی شامل 3 سیم 4-20mA ، RS485 Modbus ،و سه رله (آگاهی کم)تنظیمات بدون باز کردن محفظه با استفاده از یک چوب مغناطیسی یا کنترل از راه دور اختیاری انجام می شود.واحد دارای گواهینامه IECEx/ATEX است (Ex db IIC T6 Gb)، حفاظت IP66 / IP68 ، و یک خانه آلومینیوم مردار مقاوم (SS316 اختیاری).
چرا قرار دادن سنسور از راه دور مهم است؟
سنجه های ثابت سنتی سنسور را مستقیماً بر روی فرستنده نصب می کنند - اما این برای همه سناریوها کار نمی کند. SG100-R این چالش ها را حل می کند:
- تجهیزات لوله و لوله کشیحسگر رو داخل جريان هوا قرار بدين در حالي که فرستنده خارج باشه
- گازهای سنگین تر از هواگازهای مانند NH3، H2S، و H2 تمایل به قرار گرفتن در نقاط پایین دارند. سنسور نزدیک زمین قرار می گیرد؛ فرستنده در سطح چشم برای خواندن امن باقی می ماند.
- مناطق سخت دسترسی- فضاهای محدود، سر ظرف ها، یا کانال های بالا - دسترسی به سنسور از راه دور بدون بالا رفتن یا ورود به مناطق خطرناک.
- محیط های سنسور خشن- اگر نقطه اندازه گیری مرطوب، گرد و غبار یا خوردنی باشد، فرستنده را می توان در یک منطقه تمیز قرار داد، که طول عمر آن را افزایش می دهد.
- حداکثر فاصله جداسازی: 1000 متر- از طریق اتصال RS485 از فرستنده تغذیه شده و ارتباط برقرار می شود.
یک یادداشت کوتاه در مورد متان (CH4)
متان جزء اصلی گاز طبیعی است. بی رنگ، بی بو و بسیار قابل احتراق است. هنگامی که غلظت آن در هوا بین 5 تا 15 درصد از حجم را به دست می آورد، منفجر می شود.حد انفجاری پایین (LEL) متان 5٪ VOL است.اندازه گیری 0-100٪LEL به طور مستقیم نشان می دهد که اتمسفر چقدر به محدوده انفجاری نزدیک است.
منابع متانی معمولی:خط لوله گاز طبیعی، محل دفن زباله، معادن زغال سنگ، کارخانه های گاز زیستی، دستگاه های هضم آب فاضلاب و پالایشگاه های نفت.
SG100-R هشدار زودهنگام از نشت قابل احتراق، به ویژه در مکان های دور افتاده یا دشوار در دسترس است که آشکارسازان معمولی نمی توانند به راحتی نصب یا نگهداری شوند.
کاربرد های زمینی - جایی که SG100-R برجسته است
- لوله های لوله کشی- کنترل گاز داخل تهویه و یا لوله های خروجی؛ سنسور در داخل، فرستنده در خارج.
- تشخیص گاز سنگین- NH3، H2، H2S در نقاط پایین قرار می گیرند؛ سنسور در سطح کف، فرستنده در ارتفاع دید راحت.
- ورود به فضاي محدود- سنسور داخل مخازن، ظروف یا فاضلاب؛ فرستنده به طور ایمن در خارج برای نظارت پرسنل قرار دارد.
- محل دفن زباله ها و کارخانه های بیوگاز- نظارت بر متان در چاه های جمع آوری و هضم کننده ها
- ایستگاه های کمپرسور گاز طبیعی-سنسور از راه دور در حفره های دریچه ای که دسترسی محدود شده است.
- پالایشگاه های نفت و گاز- نظارت بر انتشار گازهای فراری در مناطق فرآیند دشوار
- تصفیه فاضلاب- نظارت بر گاز هضم کننده (متان) در مخازن مخزن
- معادن زغال سنگ-از راه دور در راه هاي هوايي برگشت يا مناطق گاف

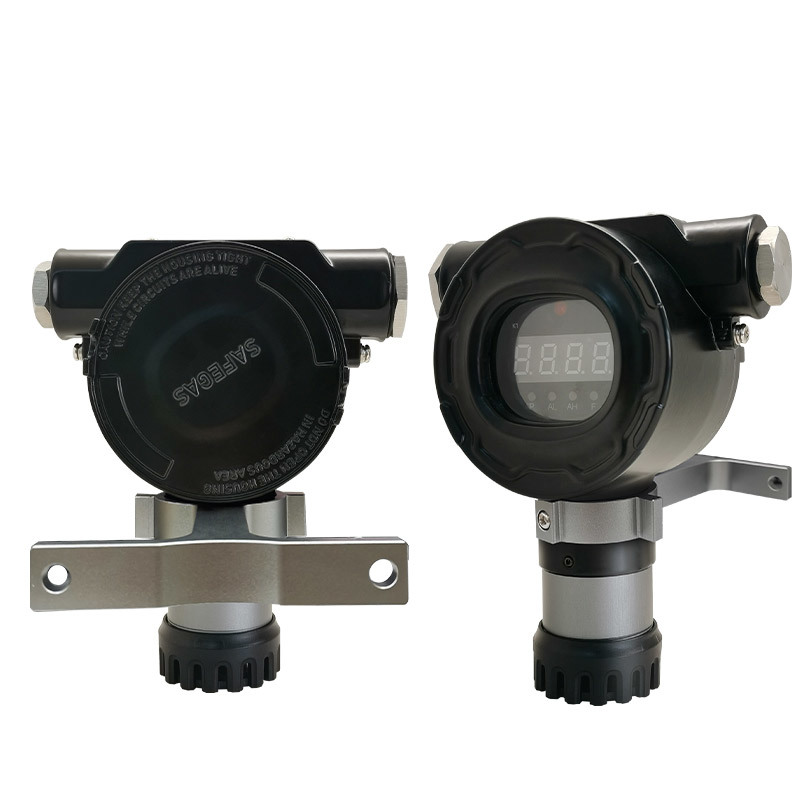

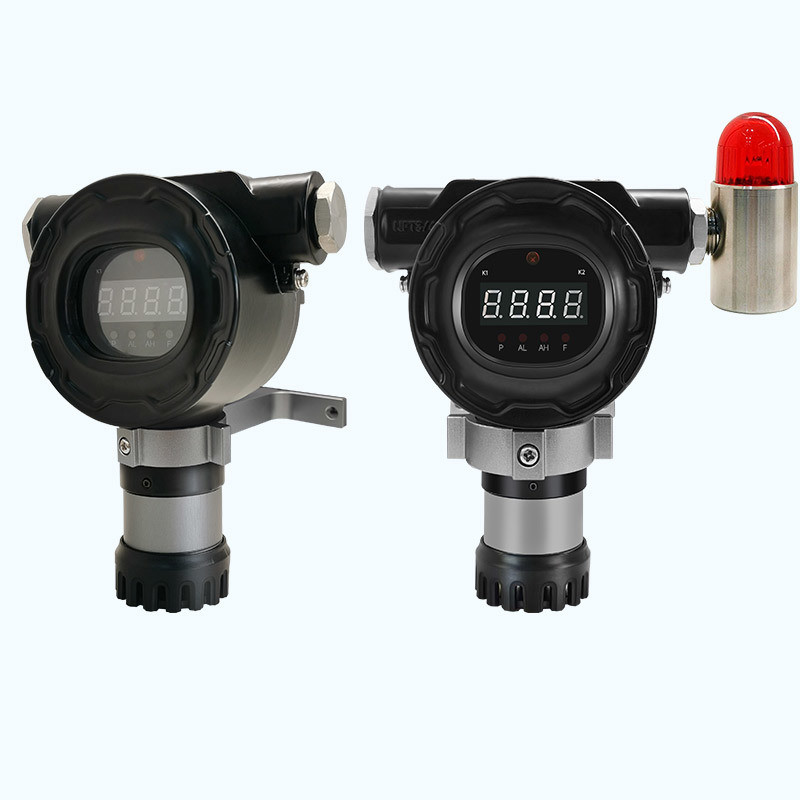

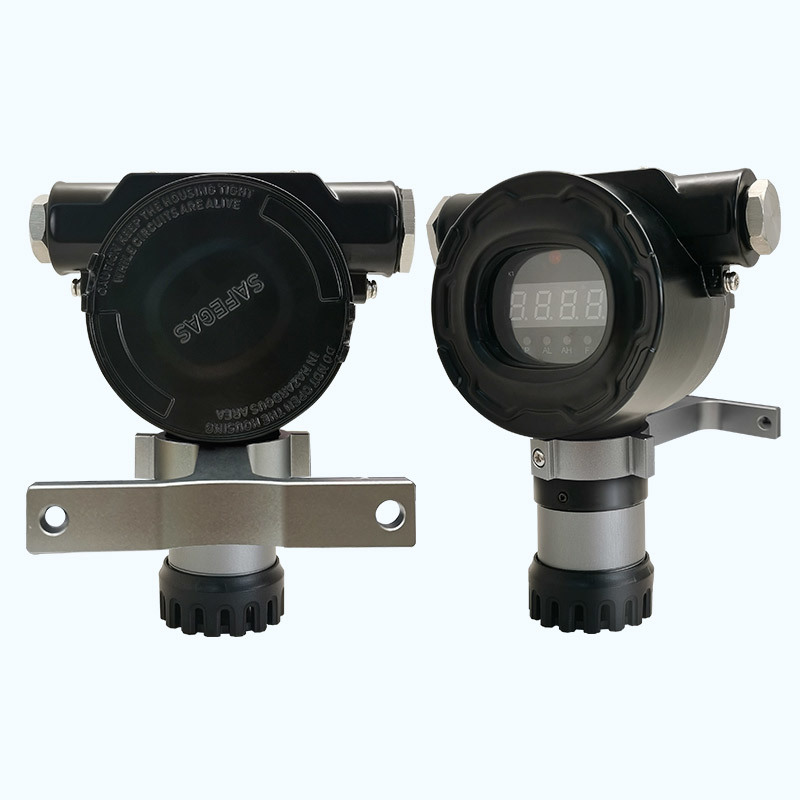

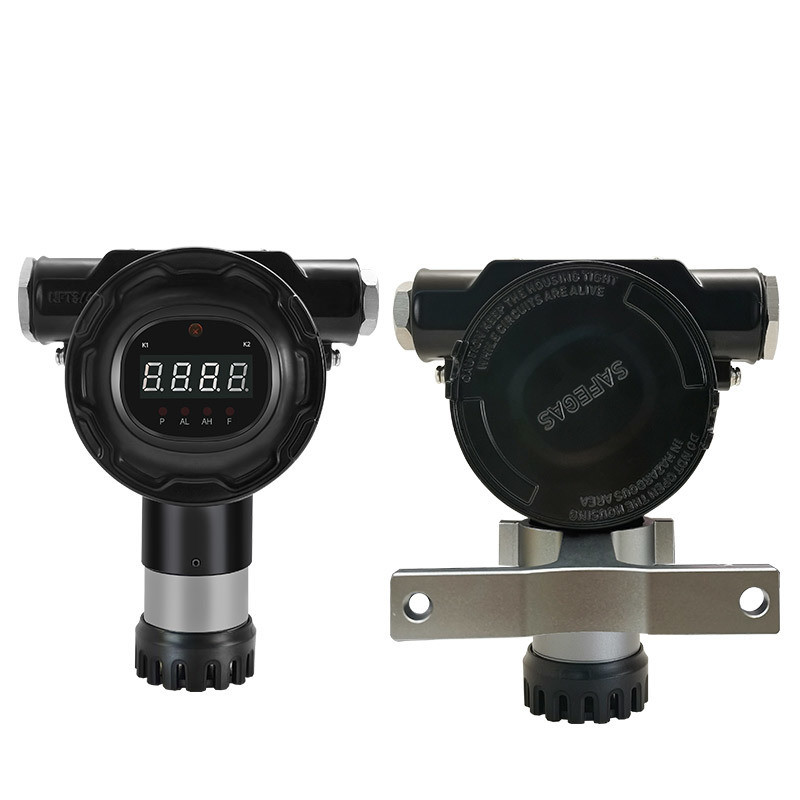

تصاویر محصول
مشخصات فنی (CH4، 0-100٪LEL)
| پارامتر |
ارزش |
| گاز هدف |
متان (CH4) |
| اصل تشخیص |
احتراق کاتالیستی |
| محدوده اندازه گیری |
0 - 100%LEL |
| قطعنامه |
%LEL |
| دقت |
≤ ± 2-5% FS (معتمد به سنسور) |
| درجه بندی ضد انفجار |
IECEx: Ex db IIC T6 Gb، Ex db ia IIC T6 Gb؛ ATEX: Ex db IIC T6 Gb، Ex db ia IIC T6 Gb |
| حفاظت از ورود |
IP66 / IP68 |
| مصرف برق |
<2.5W (گازهای سمی) / <4W (گازهای قابل اشتعال) |
| خروجی های استاندارد |
3-سیم 4-20mA، RS485 Modbus |
| خروجی رله |
3 رله (آگاهی کم، هشدار بالا، هشدار خطا) |
| ولتاژ تغذیه |
12 تا 24 ولت DC |
| نمايش |
LED |
| دمای کار (کاتالیز) |
-40°C تا +70°C |
| رطوبت عملیاتی |
0-95% RH (غیر فشرده سازی) |
| محدوده فشار |
۸۶ تا ۱۰۶ کیپا |
| مواد محفظه |
آلومینیوم ریخته شده (استانداردی) SS316 (اختیاری) |
| ورودی های کابل |
1 × 3/4 NPT (چپ) و 1 × M20 (راست) |
| ابعاد |
157.8 × 128.8 × 69.6 میلی متر |
| وزن |
1.0 کیلوگرم |
| تضمین |
1 سال |
توانایی های اصلی
- فاصله 1000 متر- سنسور و فرستنده می توانند تا 1000 متر از هم جدا شوند از طریق RS485 - انعطاف پذیری بی نظیر برای نصب های دشوار.
- گواهی ضد انفجار- IECEx و ATEX Ex db IIC T6 Gb - امن برای مناطق خطرناک 1 و 2
- حفاظت IP66/IP68ضد گرد و غبار، در برابر جت های آب قدرتمند محافظت شده و غوطه ور
- گزینه های خروجی چندگانه- 4-20mA (3 سیم) ، RS485 Modbus، به علاوه سه رله برای کنترل دستگاه خارجی.
- پیکربندی امن- چوب مغناطیسی (دربرگیرنده) یا کنترل از راه دور اختیاری - نیازی به باز کردن محفظه در جوهای انفجاری نیست.
- نمایش محلیصفحه نمایش LED، غلظت گاز در زمان واقعی در محل فرستنده را نشان می دهد.
- ساخت و ساز پایدار- محفظه آلومینیوم ریخته شده؛ فولاد ضد زنگ 316 اختیاری برای مکان های خوردنی.
- نصب آسان- براکت نصب ارائه شده؛ ورودی کابل استاندارد (NPT و M20).
در مورد سازنده
شرکت Shenzhen YuanTe Technology Co., Ltd. (سافگاس)- در سال 2010 تاسیس شد، با بیش از 16 سال تجربه در تحقیقات و توسعه، تولید و فروش گاز. شرکت خدمات نفت و گاز، مواد شیمیایی، حفاظت از محیط زیست، الکترونیکمهندسی شهری، کشاورزی و لوازم خانگی.
مدارک کلیدی:
- گواهینامه بر اساس ISO9001, ISO45001, IECEx, ATEX, EMC
- ظرفیت تولیدی سالانه: >80,000 واحد
- تحویل معمول: 5-7 روز کاری
- 24/7 پشتیبانی جهانی پس از فروش
- طیف محصول شامل آشکارسازهای قابل حمل، فرستنده های ثابت، تحلیلگرهای گاز، پانل های کنترل، ایستگاه های اتصال و لوازم جانبی کالیبراسیون است.
پرسش های مکرر
سوال1: سنسور چقدر می تواند از فرستنده فاصله داشته باشد؟
A1: تا 1000 متر با استفاده از ارتباطات RS485.
س2: آیا SG100-R می تواند گاز های غیر متان را تشخیص دهد؟
A2: بله. این از صدها نوع سنسور پشتیبانی می کند - کاتالیز (آتش پذیر) ، IR (CO2 ، CH4) ، الکتروشیمی (سمی) و PID (VOC). برای پیکربندی های گازی خاص با ما تماس بگیرید.
س3: آیا فرستنده دارای صفحه نمایش است؟
A3: بله، یک صفحه نمایش LED در زمان واقعی غلظت گاز را در محل فرستنده نشان می دهد.
سوال 4: چگونه می توانم تنظیمات هشدار را بدون باز کردن محفظه تنظیم کنم؟
A4: استفاده از عصا مغناطیسی (غیر مزاحم) یا کنترل از راه دور اختیاری - ایمن در مناطق خطرناک.
س5: چه رله هایی ارائه شده اند؟
A5: سه رله - هشدار کم، هشدار بالا و هشدار خطا. آنها می توانند به طور مستقیم سیمان های خارجی، چراغ های استروب، فن ها یا دریچه های سولنئود را هدایت کنند.
سوال 6: درجه محافظت چیست؟
A6: IP66 (محفوظ از گرد و غبار، محافظت در برابر جت های آب قدرتمند) و IP68 (غوطه ور).
Q7: مدت گارانتی چیست؟
A7: 1 سال برای فرستنده و سنسور (بر اساس نوع، کالاهای مصرفی سنسور ممکن است تضمین کوتاه تری داشته باشند).
س8: آیا حسگر از راه دور نیاز به منبع برق خود دارد؟
پاسخ: نه، فرستنده از طریق اتصال RS485 به حسگر از راه دور انرژی می دهد.
س9: آیا می توانم سنسور را در داخل یک لوله یا لوله نصب کنم؟
A9: بله. سنسور از راه دور برای نصب در کانال ها، دسته ها یا لوله ها طراحی شده است - فرستنده در خارج در یک مکان قابل دسترسی و امن باقی می ماند.
سوال 10: آیا SG100-R برای اتمسفر های انفجاری گواهی داده شده است؟
A10: بله، دارای گواهینامه IECEx و ATEX Ex db IIC T6 Gb برای مناطق خطرناک منطقه 1 و منطقه 2 است.
محتویات بسته استاندارد
- دستگاه تشخیص گاز - 1 واحد
- عصا مغناطیسی - یک قطعه
- راهنمای کاربر (به زبان انگلیسی) - 1 نسخه
- گواهی سازگاری / کارت گارانتی - 1 نسخه
- براکت نصب - 1 مجموعه
- کنترل از راه دور - 1 قطعه
